数字电路与系统备忘

绪论、数制、编码

进制转换

• 二、六、八、十六
  • 分组对应、等指代替
• 任意进制的转化、
  • 按权展开
• 小数部分和整数部分（eg：整数/2取余 小数*2取整 整数自下而上 小数自上而下）

原码、反码、补码

• 原码：
  • 最高位表示正负：0表示正，1表示负
  • 其余各位表示数的绝对值
• 反码 ：
  • 正数的反码和原码一样，负数的反码是对原码的绝对值位域取反
• 补码：
  • 正数的补码和原码一样，负数的补码是反码+1

格雷码

• 性质：单位距离 循环相邻 无权码 镜面对称

逻辑代数基础及逻辑门电路

逻辑运算

• 与或非 真值表 表示符号
• 基本公式（考察应用）分配律 DeMorgan律
• 定理（代入、反演、对偶）
  • 代入定理：函数换变量，等式不会变
    • 反演定理： +与*互换、0与1互换、x与 $\bar{a}$ 互换，表达式取反
    • 对偶定理： +与*互换、0与1互换，表达式变为对偶表达式。二次对偶表达式即原表达式
• 异或、同或
  因果互换律 01律 奇偶律

逻辑表达式的表示

• 逻辑表达式 真值表 卡诺图 逻辑图 波形图的互化

标准与或表达式和标准或与表达式

• 标准与或表达式（最小项之和）
  • 从真值表求标准与或表达式：在真值表找到使逻辑函数Y为1的变量取值集合，然后相“或”
    eg：$Y(A,B,C)=\bar{A}BC+A\bar{B}C+AB\bar{C}=m_{3}+m_{5}+m_{6}=\sum(3,5,6,7)$
  • 从一般与或表达式求标准与或表达式：利用 $A+\bar{A}=1$
• 标准与或表达式（最大项之积）
  • 从真值表求标准与或表达式：在真值表找到使逻辑函数Y为0的变量取值集合，然后相“与”
    注意最大项编号 / 变量取值 的对应关系（和正常的权值运算相同）
    标准与或表达式和标准与或表达式互补

卡诺图——用来化简逻辑函数

规则：不重不漏 尽可能大 每次至少应该包含新一个

• 用最小项卡诺图化简法求 最简与或表达式—圈1
• 用最大项卡诺图化简法求 最简或与表达式—圈0

逻辑函数形式的转换（从与或表达式）

注：求反就是画 $\bar{Y}$，反函数就是利用反演定理

• 与非——与非
  两次求反 再使用DeMorgan公式

• 与或非
  求反函数的最简与或表达式，再求反

• 或非——或非

先求出反函数的最简与或表达式，然后反演得到原函数的或与表达式，在两次求反，利用DeMorgan公式

• 化为最小项之和

$*(A+\bar{A})$

- 化为最大项之积

$+(A\bar{A})$

CMOS逻辑门

MOS管的四种类型（增强离散，N向内）

• N沟道增强型



• P沟道增强型



• N沟道耗尽型



• P沟道耗尽型



CMOS逻辑门

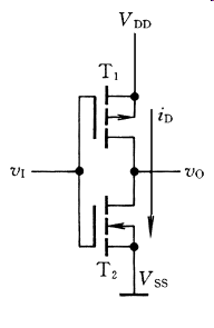

非门（给箭头方向相反的电流就是导通，方向相同就是截止）

组合逻辑电路分析与设计

组合逻辑电路 — 功能上无记忆，结构上无反馈

组合逻辑电路

组合逻辑的电路的分析

• 分析步骤：$\text{组合逻辑电路}\rightarrow\text{逻辑表达式}\xrightarrow[] {\text{化简变换}}\text{最简表达式}\rightarrow\text{真值表}\rightarrow\text{逻辑功能}$

组合逻辑的电路设计方法

• 设计步骤 ：$\text{实际问题}\rightarrow\text{真值表}or\text{逻辑函数}\rightarrow\text{化简}\xrightarrow{\text{选定逻辑门类型}}\text{最简表达式}\rightarrow\text{逻辑电路图}$

逻辑电路模块 （理解功能+典型应用+扩展方法）

编码器

• 对于每一个有效的输入信号，产生一组二进制代码

• 8线-3线 优先编码器74148（输入、输出使能信号和输出扩展信号）

• 74HC148（使能输入端、片选输入端，使能输入端，扩展输入端）

• 扩展：74148扩展为16线-4线有限编码器

译码器

• 分为二进制全译码器和部分译码器

• 3线-8线 译码器 74138 （$S_1,S_2{}',S_3{}'$ 为使能端，又叫做片选，可以消除干扰，功能扩展）

• 4线8421BCD码译码器 7442

• 七段显示译码器 7448

数据选择器

• 双4选1数据选择器 74LS153

• 用具有n位地址输入的数据选择器,可以产生任何形式输入变量数不大于n+1的组合逻辑函数

数值比较器

• 串联扩展：低位模块将比较结果馈入高位模块的级联输入端

加法器

• 半加器、全加器

• 超前进位加法器

触发器与存储器

• 存储单元（触发器） 寄存器：一组触发器 存储器：存储大量数据

• 触发器
  电路结构： 基本、同步、主从、边沿
  触发方式：电平、脉冲、脉冲边沿触发

  逻辑功能 ：RS、JK、D和T触发

• 存储器 RAM(Radom Access Memory) ROM(Read Only Memory)

• 时序逻辑的表示方法

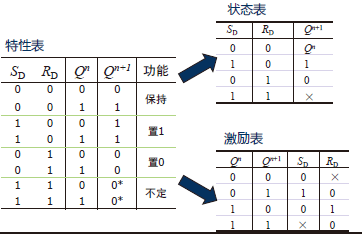

  • 特性表（逻辑功能表）：含有状态变量的真值表，可以转换为两种形式——状态表和激励表
  • 状态方程：含有状态变量的逻辑表达式，有状态方程和激励方程两种形式
  • 状态转移图
  • 波形图

1. SR锁存器（基本RS触发器）
2. 电平触发的触发器（同步SR）电平触发的触发器（同步D）
3. 脉冲触发的主从触发器
   • 主从SR触发器
   • 主从JK触发器
4. 边沿触发器 always @ ( posedge clock ) begin … end ；“>” 表示边沿触发动作

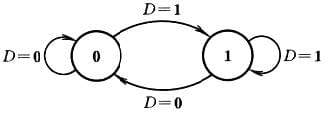

   • 边沿D触发器——D-FF的特性

分类

按逻辑功能分

• SR触发器

  • $\begin{bmatrix} S&R&\rightarrow & \\ 1 &0 & \rightarrow &\text{置}1 \\ 0 & 1 & \rightarrow & \text{置}0\\ 0 &0 & \rightarrow &\text{保持} \\ 1 & 1 & \rightarrow & \text{不定}\end{bmatrix}$
  • $\left\{\begin{matrix}Q^{*}=S+R{}'Q \\\\ RS=0(\text{约束})\end{matrix}\right.$
  • SR锁存器、同步、主从


• SR触发器

  • $\begin{bmatrix} J&K&\rightarrow & \\\\ 1 &0 & \rightarrow &\text{置}1 \\\\ 0 & 1 & \rightarrow & \text{置}0\\\\ 0 &0 & \rightarrow &\text{保持} \\\\ 1 & 1 & \rightarrow & \text{反向}\end{bmatrix}$
  • $Q^{*}=JQ{}'+K{}'Q$
  • 主从、边沿


• T触发器

  • $\begin{bmatrix} T&\rightarrow & \\ 0 & \rightarrow & \text{时钟到达后保持}\\ 1 & \rightarrow &\text{每来一个时钟信号就翻转一次}\end{bmatrix}$
  • $Q^{*}=TQ{}'+T{}'Q$


• D触发器

  • $\begin{bmatrix} D&\rightarrow & \\\\ 0 & \rightarrow & \text{置}0\\ 1 & \rightarrow &\text{置}1\end{bmatrix}$
  • $Q^{*}=D$
  • 边沿、电平触发


按触发方式分

---

无触发	只有输入决定保持什么状态，无需触发	SR锁存
电平触发（增加触发）	1.触发信号CLK有效时，才能够接受输入信号 2.CLK=1期间可能有多次翻转	同步SR触发器	电平触发D触发器
脉冲触发（主从触发）（克服反转多次）	利用主从触发便有每个CLK周期输出（从）只改变一次，CLK回到低电平输出状态才改变	主从SR触发器	主从JK触发器
边沿触发（克服只取决于下降时刻问题）	输出的状态仅取决于CLK上升沿或者下降沿到达时刻输入信号的状态	边沿D触发器	下降边沿JK触发器

---

时序逻辑电路分析与设计

时序逻辑电路

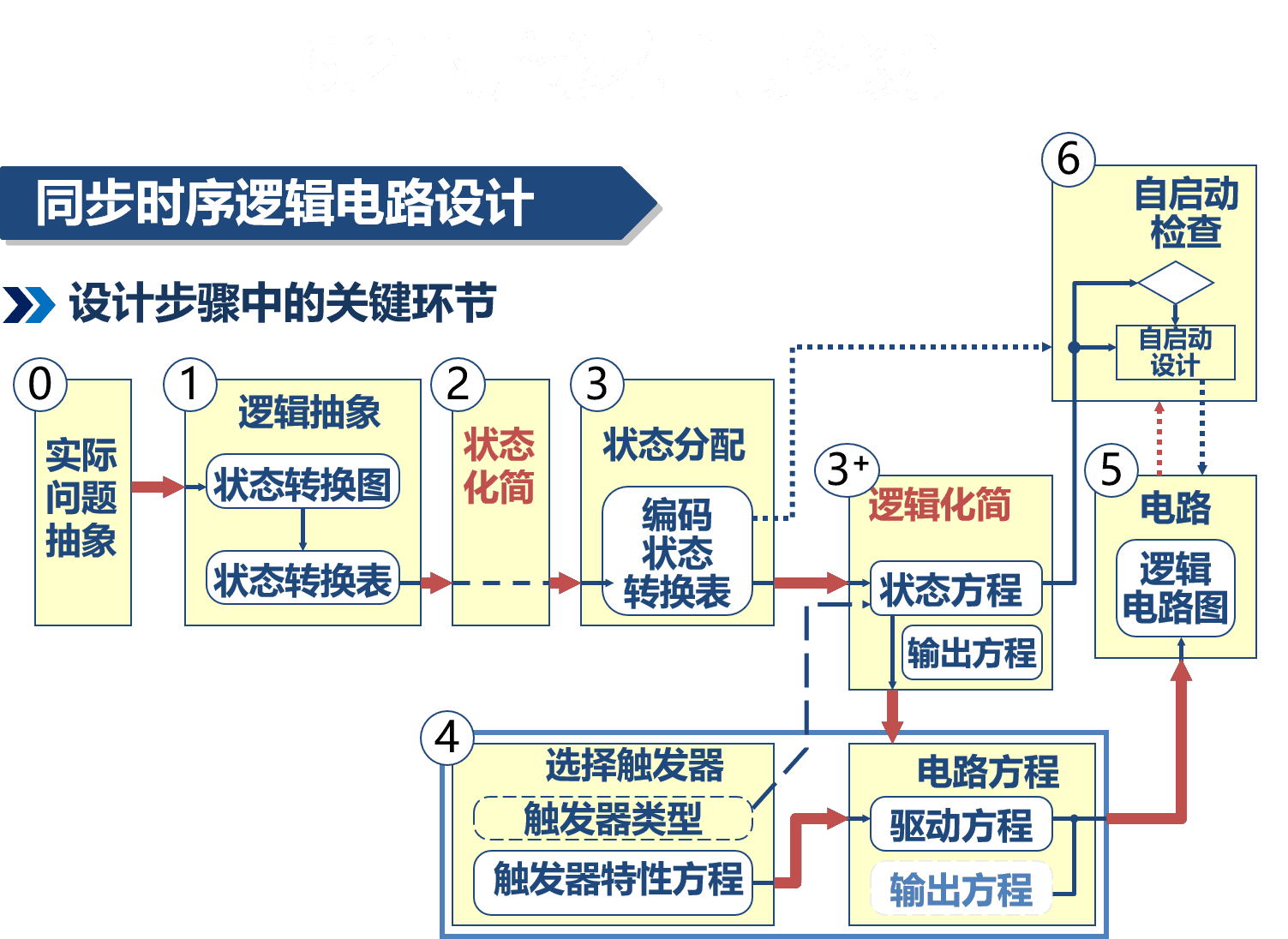

1. 同步时序逻辑电路的分析

   分析步骤：

   根据给定的时序电路图写出个逻辑方程式：驱动方程、状态方程（将驱动方程代入到触发器的特性方程）、输出方程→根据状态方程和输出方程，列出时序电路的状态转换表，画出住状态转换图或时序图→根据电路的状态转换图或时序图，说明给定时序逻辑电路的逻辑功能

2. 同步时序逻辑电路的设计（能否自启动）



Verilog

• 什么是FPGA(现场可编程门阵列)

• Verilog描述级别 可综合性

  • 行为级/算法级（不一定可综合）

  • RTL级（可综合）

  • 门级/结构级（可综合）

  • 开关级/物理级

• 综合：即通过特定的软件将Verilog代码转换成门级描述，并能下载到硬件平台里。

模块填空

• 基本语法：

1. wire和reg

   • 所有的输入信号都需要定义成wire型，或者不定义（使用缺省类型）
   • 对于内部信号，如果使用assign进行赋值则定义成wire型，如果使用always块进行赋值则必须定义成reg型
   • 寄存器的输出必须定义成reg型

2. 赋值

   • 非阻塞赋值<=：（时序逻辑电路中使用！！）
     • 在时序逻辑中，一个非阻塞赋值代表一个D触发器。
     • 块结束后，赋值动作才能完成，因此上面语句所赋的变量值不能立刻为下面语句使用。
     • 在时序逻辑中，块语句中的各个赋值语句之间没有先后顺序
   • 阻塞赋值=：（组合逻辑电路）
     • 赋值动作立刻完成
     • 组合逻辑电路中，块语句中的各个赋值语句之间没有先后顺序

3. assign always 敏感变量

   • always组合逻辑电路：

     • 将所有有敏感变量列在敏感变量列表中（各敏感变量之间用or或者“,”隔开。可用“*”代替所有敏感变量）
     • 用阻塞赋值
     • 条件语句的完全描述（即每一个if均需要else与之对应，每一个case分支都需要有描述）

   • always时序逻辑电路：

     • 只有时钟信号和复位信号可以放在敏感列表里，并且必须附带posedge和negedge
     • 利用非阻塞赋值
     • 对于未描述的分支，变量将保持原值

4. FSM的设计方法

5. 数字系统的工作时钟

   • D触发器的动态特性（建立时间 保持时间 传输时间）T>=传输时间+建立时间
     • 时间延迟 # 组合逻辑的延迟T >=传输时间 + 建立时间 + 组合逻辑延迟
     • 提高系统工作时间的方法—— 流水线 总处理数据的吞吐量增加

FSM的设计方法

一段式状态机 (单always块结构)

always @(posedge clk or posedge rst) begin
    if(rst)
        FSM <= S0
    else begin
        case(FSM)
        S0：begin
            Out_0;          //输出
            if(condition1)        FSM<= S1;//状态转移
            else if (condition2)  FSM<= S2;//状态转移
            …
            end
        S1：begin
            Out_1;          //输出
            if(condition3)       FSM<= S3;//状态转移
            else if (condition4) FSM <=S4;
            …
            end
            ……
        default: begin
            Out_0;          //输出
            if(condition0) FSM<= S0;//状态转移
                end
        endcase
        end
    end

• 单 always 块把组合逻辑和时序逻辑放在一个时序 always 块描述。输出时为寄存器输出，所以无毛刺。但是这种方式会产生多余的触发器（因为把组合逻辑也放在时序逻辑中实现），而且代码难以修改调试。对于那些简单的状态机，一段式方便理解。但是对于复杂状态机，代码难于更改，条件复杂带来电路开销大，工作性能（电路最高频率）亦受限，因此实际中这种结构很少使用。

两段式状态机 (双always块结构)

//时序逻辑，这段一般是不变的，描述从现态转移到次态
always @ (posedge clk  or posedge rst ) begin
    if(rst)
        current_state <= S0;
    else
        current_state<=next_state;
end

//组合逻辑，包括转移条件以及输出
always @ (current_state) begin
    case(current_state)
        S0：begin
            Out_0;          //输出
            if(condition1)        next_state <= S1;//状态转移
            else if (condition2)  next_state <= S2;//状态转移
            else next_state <= S0;
            end
        S1：begin
            Out_1;          //输出
            if(condition3)         next_state <= S3;//状态转移
            else if (condition4)   next_state <=S4;
            …
            end
            ……
        default: begin
            Out_0;          //输出
            if(condition0)         next_state <= S0;//状态转移
        end
    endcase
end

二段式中，一个always块采用同步时序描述状态转移；另一个采用组合逻辑判断转移条件，以及描述输出。二段式便于阅读，理解和维护，有利于综合出更少的资源。但是由于采用的是组合逻辑输出，容易产生毛刺，且不利于约束，也不利于布局布线。

三式状态机 (三always块结构)

//第一个always块，时序逻辑，描述现态转移到次态
always @ (posedge clk or negedge rst) begin
    if(rst_n)
        current_state<=S0;
    else
        current_state<=next_state;
end

//第二个always块，组合逻辑，描述状态转移的条件
always @ (current_state) begin
    case(current_state)
    S0：begin
        if(condition1)        next_state <= S1;//状态转移
        else if (condition2)  next_state <= S2;//状态转移
        else next_state <= S0;
        end
    S1：begin
        if(condition3)       next_state <= S3;//状态转移
        else if (condition4) next_state <=S4;
        …
        end
    ……
    default: begin
            if(condition0)   next_state <= S0;//状态转移
        end
    endcase
end
//第三个always块，时序逻辑，描述输出
always @ (posedge clk or negedge rst) begin
if(rst)
    out0；
else
    case(current_state)
    S0: out0;
    S1: out1;
    ….
    default:Out0;
    endcase
end

• 三段式结构中，2个时序always块分别用来描述状态跳转和输出。组合always块用于描述状态转移条件。虽然使用的硬件资源较多，但输出采用寄存器结构，无毛刺，而且代码更清晰易读，对于复杂的状态机来说逻辑清晰，是一种比较流行的状态机结构。

高层次设计

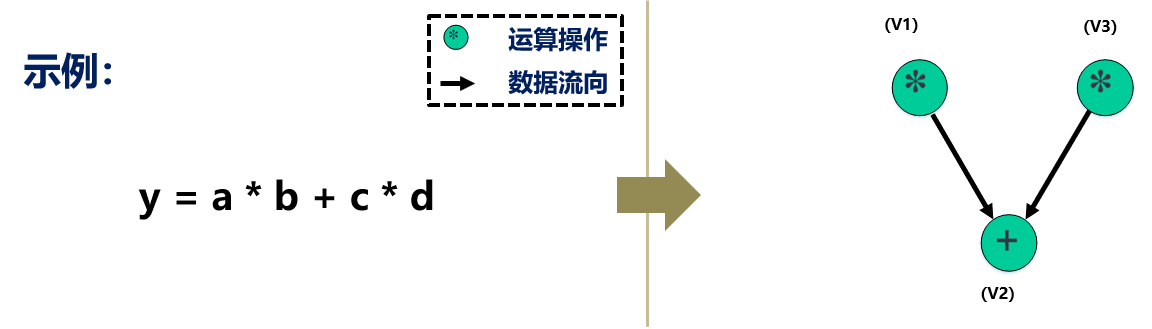

• 数据流图



  • 构建步骤 ：取出核心代码→算法拆分为标准2输入表达式→根据标准2输入表达式构建数据流图



  • 简单算子调度（Schedule）复用的代价：选择器更复杂

  • 受限调度

  • 左边缘算法——间隔图、间隔表 着色

• 资源绑定

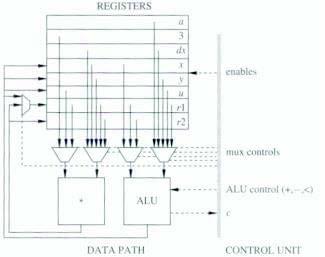

• 数据路径



其他

兰特规则：$N=KG^{\beta}$,$N$ 针脚数,$G$ 门数量
